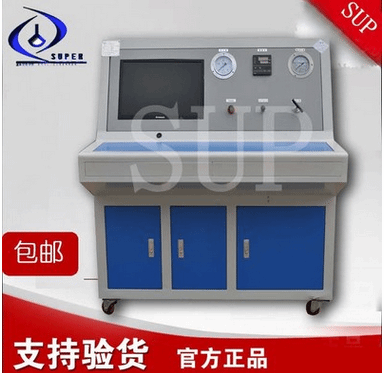

水流量计气密封性试验台－流量计壳体水压试验

一、概述

济南思明特科技有限公司生产的水流量计气密封性试验台－流量计壳体水压试验用于检测各种流量计（包括涡街流量计，转子流量计，，电磁流量计等）的外壳筒体的水压试验，测试流量计筒体本身的耐压强度，试验压力可到10mpa，极限压力值可到40mpa。.

流量计测试软件

二、水流量计气密封性试验台－流量计壳体水压试验技术参数

1、配置思明特增援泵，可轻松实现输出压力任意可调、可控。
2、配置有自动夹紧工装，可以方便的密封流量计两段的法兰。
3、夹紧工装外侧配置有防爆观察机构，可以*限度的保护测试人员的安全。
4、压力测试范围：0—10mpa，*可到40mpa。
5、测试通径dn15-dn400。
6、压力显示精度0.01mpa

三、设备组成

（1）压力源提供装置，高压水泵；
（2）压力控制装置：调压阀，压力表，泄压阀；
（3）数据采集分系统：计算机、数据采集卡、思明特supy1.0数据采集处理软件等；
（4）夹紧机构，可以方便的加紧被测件，底部配置有可移动小车，方便推进推出；

四、型号选择

产品名称

水流量计气密封性试验台－流量计壳体水压试验

产品型号

sup_lsy_10

基本原理

通过水泵提供压力源，夹紧机构密封流量计两段法兰面，o型圈密封水压，压力控制系统控制压力

性能参数

试验压力

10mpa（*可到40mpa）

控压精度

±0.5％

压力值分辨

0.01mpa

试验介质

水

操作方式

计算机控制或半自动光控制

测试工位

1

设备构成

水源提供装置，软件采集控制系统， 压力，差压，流量采集系统

适用范围

流量计筒体，流量计法兰
